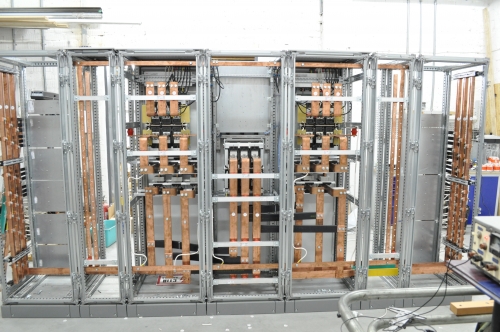

Распределительное устройство

Назначение и область применения

Распределительное устройство (РУ) или главный распределительный щит (ГРЩ) предназначен для приема, распределения и учета электрической энергии напряжением 380В трехфазного переменного тока частотой 50Гц в сетях с системой заземления — TN-C, TN-S, TN-C-S, для защиты линий при перегрузках и коротких замыканиях.

РУ-0,4кВ, как правило, размещается на ТП 6–10 кВ, либо в непосредственной близости от неё и является первой низковольтной составляющей точкой распределения электроэнергии после понижающих силовых трансформаторов и может использоваться для построения всех типов главных, вторичных и конечных низковольтных распределительных щитов, рассчитанных на токи до 4000 A, предназначенных для применения в промышленных, административных или бытовых зданиях.

Основные функции и особенности РУ-0,4кВ (ГРЩ)

• ввод и распределение электрической энергии от ТП;
• защита от однофазных и многофазных коротких замыканий;
• коммерческий учет электроэнергии;
• контроль электрических параметров на вводе (вводах);
• секционирование сборных шин для обеспечения безопасности обслуживания;
• вводные выключатели – выключатели нагрузки или автоматические выключатели (стационарные или выкатные);
• автоматический ввод резерва (АВР) для щитов с несколькими вводами;
• световая сигнализация рабочего/аварийного состояния системы, положения вводных и секционного автоматических выключателей;
• конструктивное исполнение – напольное;
• способ обслуживания – одностороннее или двухстороннее обслуживание.
