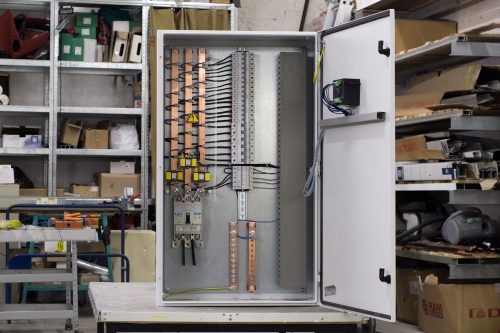

Пункт распределительный

Распределительный щит EU-ПР11 классифицируется по номинальному току вводного аппарата, электрическим схемам, исполнению (в нишу, настенный, напольный).

Тип исполнения пунктов распределительных серии EU-ПР11, аппаратура, устанавливаемая в них, приведены в таблице.

Щиты распределительные EU-ПР11 могут комплектоваться автоматами различных серий и модификаций, а также, по желанию заказчика, в них может быть установлена дополнительная аппаратура (УЗО, дифференциальные автоматы, рубильники и т.д.).

Основные функции

• ввод трёхфазной электрической сети напряжением 380/220В частотой 50Гц или однофазной сети напряжением 220В частотой 50Гц;
• распределение электрической энергии по трёхфазным и однофазным цепям;
• защита от токов короткого замыкания и перегрузки на отходящих линиях;
• защиту от токов утечки на землю (защиту человека от поражения электрическим током, защиту от пожара при неисправности электропроводки) с уставкой срабатывания по дифференциальному току 30, 100, 300 мА;
• простой монтаж и эксплуатация.

Технические характеристики и условия эксплуатации EU-ПР11

• Номинальное напряжение переменного тока: 380...415 В.
• Частота: 50 Гц.
• Степень защиты по ГОСТ 14254-96: IP31, IP40, IP54, IP65
• Климатическое исполнение по ГОСТ 15150-69: УЗ, УХЛ4.
• Группа условий эксплуатации по ГОСТ 17516.1: М3
• Высота эксплуатации установки над уровнем моря до 2000 м.
• Рабочее положение — вертикальное. Допускается отклонение от рабочего положения не более 5°. Требования безопасности соответствуют ГОСТ 27389-87 и ГОСТ 22789-94, а также требованиям «ПУЭ».
• Требования пожарной безопасности соответствуют: ГОСТ 12.1.004-85.
